EnIndoeller högspänningsbelastningsbrytarespelar en avgörande roll i moderna kraftdistributionssystem genom att möjliggöra säker lastomkoppling, isolering och driftkontroll i mellan- och högspänningsmiljöer. Den här djupgående guiden förklarar hur högspänningsströmbrytare inomhus fungerar, deras kärnkomponenter, nyckelfördelar, tillämpningsscenarier, urvalskriterier, relevanta standarder och bästa praxis för installation och underhåll. Utgår från branscherfarenhet och praktiska insikter frånToonice, hjälper den här artikeln ingenjörer, projektledare och inköpsproffs att fatta välgrundade beslut i linje med säkerhet, tillförlitlighet och långsiktig prestanda.
Innehållsförteckning
- 1. Vad är en högspänningsbrytare inomhus?
- 2. Hur fungerar en högspänningsströmbrytare inomhus?
- 3. Nyckelkomponenter i en högspänningsströmbrytare inomhus
- 4. Vanliga typer av högspänningsströmbrytare inomhus
- 5. Typiska tillämpningar i kraftdistributionssystem
- 6. Fördelar med att använda högspänningsströmbrytare inomhus
- 7. Belastningsbrytare vs effektbrytare vs frånskiljare
- 8. Standarder och tekniska specifikationer
- 9. Hur man väljer rätt strömbrytare för högspänningsbelastning inomhus
- 10. Bästa tillvägagångssätt för installation och underhåll
- 11. Vanliga frågor (FAQ)
- 12. Slutsats
1. Vad är en högspänningsbrytare inomhus?

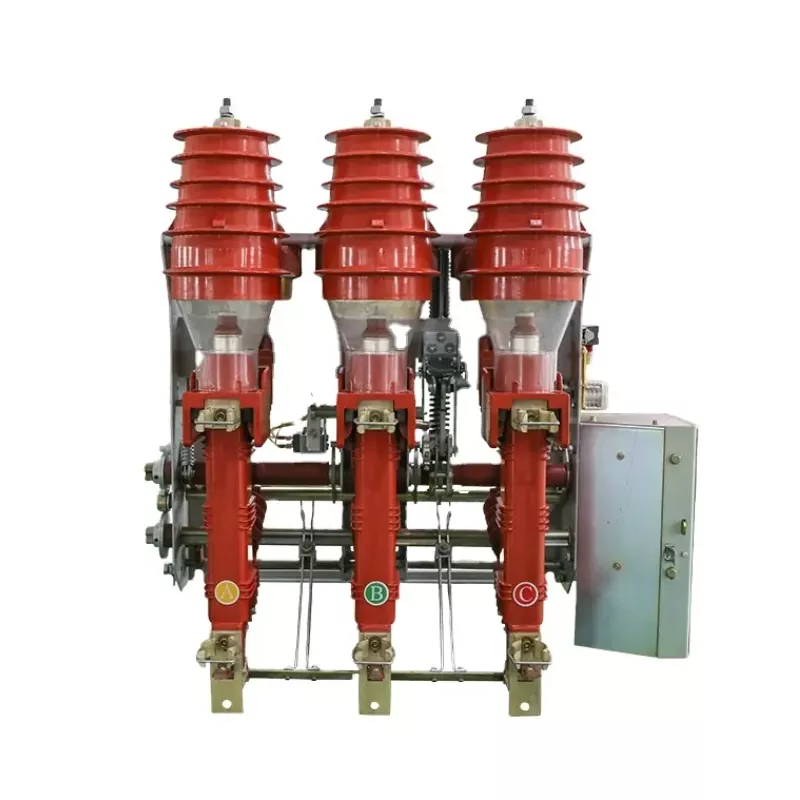

EnInomhus högspänningsbelastningsbrytareär en omkopplingsenhet utformad för att skapa, bära och bryta elektriska strömmar under normala belastningsförhållanden i inomhus-medel- och högspänningssystem. Till skillnad från strömbrytare är belastningsbrytare inte avsedda att bryta höga kortslutningsströmmar, men de ger tillförlitlig strömbrytning och säker isolering.
Dessa strömbrytare installeras vanligtvis i inomhusmiljöer som transformatorstationer, ställverksrum, industrianläggningar, kommersiella byggnader och allmännyttiga distributionsanläggningar där utrymme, säkerhet och driftsäkerhet är avgörande.
2. Hur fungerar en högspänningsströmbrytare inomhus?
Arbetsprincipen för en högspänningsströmbrytare inomhus är baserad på kontrollerad ljusbågssläckning under växlingsoperationer. När omkopplaren öppnar eller stänger under belastning genereras en ljusbåge mellan kontakterna. Beroende på switchens design släcks denna båge med hjälp av specifika media och tekniker.
Viktiga driftssteg
- Manövermekanismen initierar kontaktrörelse.
- Huvudkontakterna separerar eller sluter under belastningsström.
- En ljusbåge bildas och leds in i en ljusbågssläckningskammare.
- Bågen kyls, förlängs eller släcks tills strömavbrottet är fullständigt.
Vanliga bågsläckningsmetoder inkluderar luft, SF₆-gas och vakuumtekniker, som var och en erbjuder olika prestanda och miljöegenskaper.
3. Nyckelkomponenter i en högspänningsströmbrytare inomhus
- Huvudkontakter:Led och avbryt belastningsström.
- Bågsläckningssystem:Säkerställer säkert strömavbrott.
- Driftsmekanism:Manuell eller motordriven styrning.
- Isoleringsstruktur:Stöder högspänningsmotståndsförmåga.
- Förreglingssystem:Förhindrar felaktiga operationer.
4. Vanliga typer av högspänningsströmbrytare inomhus
| Typ | Arc Medium | Huvudfunktioner | Typiskt spänningsområde |
|---|---|---|---|
| Luftbelastningsbrytare | Luft | Enkel struktur, ekonomisk | Upp till 12 kV |
| SF₆ Belastningsbrytare | SF₆ gas | Utmärkt ljusbågsdämpning, kompakt | 12–40,5 kV |
| Vakuumbelastningsbrytare | Vakuum | Lång elektrisk livslängd, miljövänlig | Upp till 40,5 kV |
5. Typiska tillämpningar i kraftdistributionssystem
Högspänningsströmbrytare inomhus används i stor utsträckning inom olika sektorer:
- Transformatorstationer och ställverk inomhus
- Industriella kraftdistributionsnät
- Kraftsystem för kommersiella och bostäder
- Projekt för förnybar energi
- Försörjnings- och infrastrukturanläggningar
I moderna system fungerar dessa brytare ofta i kombination med säkringar för att ge både lastkontroll och kortslutningsskydd.
6. Fördelar med att använda högspänningsströmbrytare inomhus
- Hög driftsäkerhet
- Kompakt och platsbesparande design
- Pålitlig lastväxlingsprestanda
- Lägre kostnad jämfört med effektbrytare
- Enkel integration i inomhusställverk
Tillverkare gillarTooniceständigt optimera dessa fördelar genom avancerad design, strikt kvalitetskontroll och efterlevnad av internationella standarder.
7. Belastningsbrytare vs effektbrytare vs frånskiljare
| Anordning | Lastväxling | Kortslutningsavbrott | Huvudfunktion |
|---|---|---|---|
| Belastningsbrytare | Ja | Inga | On-load kontroll och isolering |
| Strömbrytare | Ja | Ja | Felskydd |
| Frånskiljare | Inga | Inga | Synlig isolering |
8. Standarder och tekniska specifikationer
Högspänningsströmbrytare inomhus måste uppfylla erkända internationella och regionala standarder, inklusive:
- IEC 62271-103
- IEC 62271-1
- GB/T 11022
- GB 3804
Efterlevnad säkerställer elektrisk säkerhet, mekanisk uthållighet och tillförlitlig långtidsdrift.
9. Hur man väljer rätt strömbrytare för högspänningsbelastning inomhus
- Märkspänning och ström
- Växlingsfrekvens och arbetscykel
- Bågsläckmedel
- Installationsmiljö
- Överensstämmelse med standarder
- Tillverkarens rykte och support
För detaljerade produktspecifikationer kan du hänvisa till denna högspänningsströmbrytare för inomhusbruk som tillhandahålls av Toonice.
10. Bästa tillvägagångssätt för installation och underhåll
- Säkerställ korrekt jordning och isoleringsavstånd
- Följ tillverkarens installationsmanualer
- Utför rutinmässiga mekaniska och elektriska inspektioner
- Kontrollera regelbundet förreglings- och manövermekanismer
11. Vanliga frågor (FAQ)
F1: Kan en högspänningsbrytare inomhus avbryta felströmmen?
Nej. Lastomkopplare är konstruerade för normal lastomkoppling. Felströmsavbrott kräver en strömbrytare eller säkringskombination.
F2: Vad är den typiska livslängden?
Med korrekt underhåll kan högspänningsbrytare inomhus fungera tillförlitligt i 20–30 år.
F3: Är vakuumlastbrytare miljövänliga?
Ja. Vakuumteknik eliminerar användningen av SF₆-gas och stödjer hållbara kraftsystem.
12. Slutsats
Högspänningsströmbrytaren inomhus är en oumbärlig komponent i moderna kraftdistributionssystem, och erbjuder säker, pålitlig och kostnadseffektiv lastkontroll för inomhusapplikationer. Genom att förstå dess arbetsprinciper, typer, standarder och urvalskriterier kan systemdesigners och operatörer avsevärt förbättra nätverkets säkerhet och effektivitet.
Som en pålitlig tillverkare,Toonicetillhandahåller högkvalitativa högspänningsbrytare inomhus konstruerade för att möta globala standarder och olika applikationsbehov. Om du planerar ett projekt eller uppgraderar ditt elsystem, gör det gärnakontakta ossatt utforska skräddarsydda lösningar och professionell teknisk support.
