Artikelsammanfattning: A Vakuumbrytare VCBär en kritisk omkopplings- och skyddsanordning för mellanspänningssystem, som använder en förseglad vakuumkammare som ljusbågssläckande medium. Den här artikeln förklarar hur VCB-tekniken fungerar, dess viktigaste fördelar, tillämpningsscenarier, driftsförhållanden och viktiga urvalshänsyn för industriell kraftdistribution. Baserat på den tekniska information som tillhandahålls avToonice, den här guiden är utformad för att hjälpa ingenjörer, elentreprenörer, distributörer och inköpsteam att bättre förstå VCB-prestanda och applikationskrav.
Innehållsförteckning
- Vad är en vakuumkretsbrytare VCB?
- Hur fungerar en vakuumbrytare VCB?
- Vilka är de viktigaste fördelarna med VCB-teknik?
- Var används en vakuumbrytare VCB?
- Vilka driftsförhållanden bör beaktas?
- Hur ska du välja rätt VCB?
- Vanliga frågor om vakuumkretsbrytare VCB

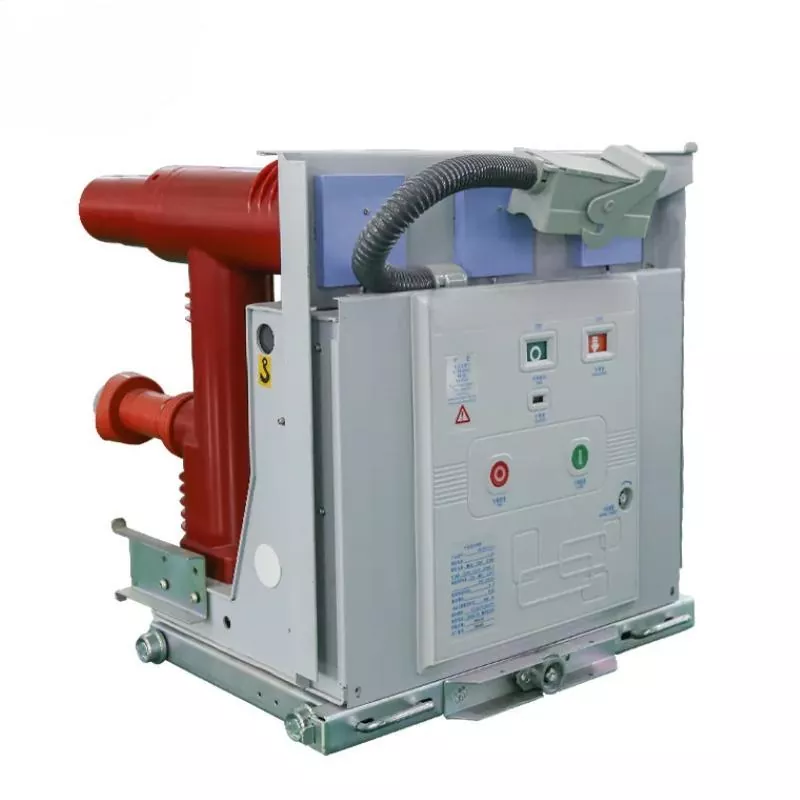

Vad är en vakuumkretsbrytare VCB?
Toonice tillverkar och levererarVakuumbrytare VCBlösningar utformade för applikationer för medelspänningskraftdistribution där tillförlitlig omkoppling, elektriskt skydd, frekvent drift och minskat underhåll är viktigt. Enligt tillverkarens produktinformation är dessa brytare lämpliga för inomhus trefasiga AC-system och kan användas i industri- och gruvföretag, kraftverk, transformatorstationer och andra distributionsnätverk.
En VCB använder ett vakuum som ljusbågssläckningsmedium. De elektriska kontakterna är inneslutna i en förseglad vakuumbrytare. När brytaren öppnar under normal omkoppling eller ett feltillstånd separeras kontakterna och vakuummiljön hjälper till att dämpa den elektriska ljusbågen.
Denna konstruktion eliminerar behovet av konventionell olja som ljusbågssläckande medium och stödjer en kompakt, relativt lätt design. Det bidrar också till lågt underhållsbehov, lågt driftsljud och lång livslängd för el.
För köpare som utvärderar mellanspänningsväxlingsutrustning är Toonice Vacuum Circuit Breaker VCB därför värt att överväga när applikationen kräver pålitlig avbrottsprestanda kombinerad med frekvent växlingsförmåga.
Hur fungerar en vakuumbrytare VCB?
Funktionsprincipen för en VCB är relativt enkel, men dess prestanda beror på exakt mekanisk och elektrisk design. Den primära omkopplingen sker inuti vakuumbrytaren, där kontakterna är isolerade från atmosfäriska förhållanden.
- Normal drift:De elektriska kontakterna förblir stängda, vilket tillåter ström att flyta genom kretsen.
- Öppna kommando:När ett omkopplings- eller skyddskommando tas emot, separerar manövermekanismen kontakterna.
- Bågbildning:En tillfällig ljusbåge kan bildas när kontakterna separeras, men vakuummiljön begränsar ihållande ljusbåge.
- Bågsläckning:Bågen släcks snabbt när strömmen närmar sig sin naturliga nollpunkt.
- Dielektrisk återvinning:Isoleringsstyrkan över kontaktgapet återhämtar sig snabbt, vilket hjälper till att förhindra att bågen fastnar igen.
En viktig egenskap är det relativt lilla kontaktgapet. Toonices tekniska information noterar att en 10 kV VCB kan ha ett kontaktgap på cirka 10 mm. En kompakt kontaktväg minskar det mekaniska arbetet som krävs under drift och kan bidra till en längre mekanisk livslängd.
Vilka är de viktigaste fördelarna med VCB-teknik?
Vakuumavbrottsteknik har blivit en viktig lösning för mellanspänningsdistribution eftersom den kombinerar effektiva felavbrott med en jämförelsevis enkel driftmiljö. De stora fördelarna inkluderar:
- Lågt underhåll:Den förseglade vakuumbrytaren kräver inte rutinmässigt underhåll av ljusbågssläckningsmediet jämförbart med oljebaserade system.
- Kompakt konstruktion:Den lilla kontaktvägen och den kompakta brytardesignen hjälper till att minska utrustningens totala storlek.
- Snabb bågsläckning:Ljusbågsperioden är kort och är vanligtvis cirka en halv cykel enligt tillverkarens produktinformation.
- Snabb dielektrisk återhämtning:Snabb återhämtning av isoleringsstyrkan stödjer tillförlitligt avbrott av felströmmar.
- Lång elektrisk livslängd:Minskat kontaktslitage gör att brytaren kan stödja upprepade växlingsoperationer.
- Lågt driftljud:VCB kan vara lämpliga för installationer där buller bör minimeras.
- Oljefri drift:Vakuumavbrott undviker användningen av olja som ljusbågssläckningsmedium.
- Kompakt och lätt design:Detta kan förenkla integrationen i lämpliga mellanspänningsställverk.
- Kapacitiv lastomkopplingsförmåga:VCB kan appliceras på lämpliga kapacitiva lastväxlingsapplikationer när hela systemdesignen stödjer det.
| Prestandafaktor | VCB-karakteristik | Praktisk fördel |
|---|---|---|
| Bågsläckande medium | Vakuum | Oljefritt avbrott och minskat underhållsbehov |
| Kontaktgap | Cirka 10 mm för ett 10 kV-exempel | Kompakt manövermekanism och kortare mekanisk rörelse |
| Ljusbågstid | Typiskt ungefär en halv cykel | Snabbt avbrottssvar |
| Elektrisk livslängd | Märkströmavbrott kan överstiga 5 000 operationer | Lämplig för frekventa växlingsapplikationer |
| Avbrott med full kapacitet | Cirka 30–50 operationer enligt produktinformation | Stöder upprepade felavbrott inom specificerade klassificeringar |
| Underhåll | Låg | Minskad servicebelastning under utrustningens livscykel |
Obs: Faktiska elektriska märkvärden, uthållighet, avbrottskapacitet, isoleringsnivå och installationskrav måste alltid verifieras mot den specifika VCB-modellen och tillämpliga standarder.
Var används en vakuumbrytare VCB?
En vakuumkretsbrytare VCB är särskilt lämplig för mellanspänningsdistributionssystem där elektrisk utrustning behöver pålitlig kontroll och skydd. Typiska applikationer inkluderar:
- Industrianläggningar:Skydd och omkoppling av mellanspänningsmatare, motorer, transformatorer och distributionsutrustning.
- Gruvdrift:Lämplig för kraftdistributionssystem som kräver robust och upprepad växlingsprestanda.
- Kraftverk:Används för att styra och skydda utvalda mellanspänningskretsar.
- Transformatorstationer:Integrerad i lämpliga ställverk för distribution och skyddsfunktioner.
- Distributionsnätverk:Används där tillförlitlig omkoppling och felavbrott är avgörande.
- Förnybara energisystem:Lämpliga VCB-konfigurationer kan användas inom vind- och solcellsrelaterade distributionssystem, med förbehåll för systemdesign och miljökrav.
Produktinformationen som tillhandahålls av Toonice beskriver VCB-utrustning för inomhus trefas AC-system i 3–10 kV-området och anger även att vakuumbrytare används över spänningsområden som 11–33 kV. Detta innebär att köpare bör bekräfta den exakta märkspänningen och konfigurationen för den valda modellen snarare än att behandla dessa intervall som universella specifikationer.
Vilka driftsförhållanden bör beaktas?
Korrekt miljöval är avgörande för tillförlitlig drift av medelspänningsbrytare. Temperatur, luftfuktighet, höjd över havet, elektromagnetiska störningar, vibrationer och stötar kan alla påverka utrustningens prestanda och isoleringstillförlitlighet.
| Skick | Referenskrav | Urvalsövervägande |
|---|---|---|
| Driftstemperatur | Typiskt -40°C till +40°C | Bekräfta den faktiska modellens temperaturklassificering och inomhus/utomhuskonfiguration. |
| Förvaringstemperatur | -40°C till +85°C | Tänk på lager- och transportförhållanden. |
| Relativ luftfuktighet | Dagligt genomsnitt ≤95 %; månadsmedelvärde ≤90 % | Använd fuktskydd där kondens kan uppstå. |
| Höjd över havet | Typiskt referens upp till 1 000–2 000 m | Installationer på hög höjd kan kräva speciella isolerings- och tätningsöverväganden. |
| EMI | Potentiell störning från blixtnedslag och omvandlare | Överväg åtgärder för skärmning, jordning och filtrering. |
| Vibrationer och stötar | Applikationsberoende | Bedöm mekaniska förhållanden, särskilt i utomhus eller seismiska områden. |
För projekt med hög luftfuktighet, extrema temperaturer, hög höjd eller betydande vibrationer, bör inköpsteam meddela de fullständiga villkoren på plats till VCB-tillverkaren innan det slutliga valet av modell.
Hur ska du välja rätt VCB?
Att välja en VCB bör innebära mer än att jämföra inköpspriser. Brytaren måste matcha de elektriska egenskaperna och miljöförhållandena för hela kraftdistributionssystemet.
- Bekräfta märkspänning:Välj en brytare som är lämplig för systemspänningen och den erforderliga isolationsnivån.
- Kontrollera märkström:Se till att den kontinuerliga strömstyrkan uppfyller den maximala förväntade belastningen.
- Utvärdera kortslutningskrav:Avbrottskapaciteten måste vara lämplig för den potentiella felströmmen.
- Överväg att byta frekvens:Frekventa omkopplingsapplikationer kräver lämplig mekanisk och elektrisk uthållighet.
- Kontrollera installationskonfigurationen:Bekräfta om brytaren kommer att installeras i ett lämpligt mellanmonterat, dubbelskikts- eller fast skåpsarrangemang.
- Utvärdera miljöförhållanden:Temperatur, luftfuktighet, höjd, vibrationer och elektromagnetiska störningar bör beaktas innan du beställer.
- Verifiera kontrollkrav:Kontrollera att manövermekanismen och styrkretsen är kompatibla med det övergripande ställverkssystemet.
- Granska tillverkarens support:Teknisk dokumentation, installationsvägledning, reservdelar och eftermarknadssupport kan påverka de långsiktiga driftskostnaderna.
För inköpsteam som söker enKina VCB tillverkare eller leverantör, teknisk dokumentation och applikationsstöd är särskilt viktiga. En pålitlig leverantör bör kunna hjälpa köpare att verifiera den elektriska märkningen, installationskonfigurationen, miljöförhållandena och den avsedda tillämpningen före produktion eller leverans.
Vanliga frågor om vakuumkretsbrytare VCB
Vad är huvudsyftet med en vakuumkretsbrytare VCB?
En VCB används för att styra och skydda mellanspänningskretsar. Den kan avbryta normala belastningsströmmar och felströmmar inom dess specificerade elektriska märkvärden samtidigt som den använder en förseglad vakuumbrytare för ljusbågssläckning.
Varför använder en VCB vakuum som ljusbågssläckningsmedium?
Vakuum ger en starkt isolerande miljö efter kontaktseparering och hjälper till att undertrycka den elektriska ljusbågen snabbt. Detta möjliggör kompakt konstruktion, låga underhållskrav och pålitlig avbrottsprestanda.
Är en VCB lämplig för frekvent byte?
Ja. VCB-tekniken är väl lämpad för applikationer som kräver upprepad drift eftersom kontaktslitage under strömavbrott är relativt lågt. Toonices produktinformation indikerar märkströmbrytningsprestanda som överstiger 5 000 operationer för dess refererade produkt.
Vilket spänningsområde kan en VCB täcka?
Lämpligt spänningsområde beror på den specifika modellen. Toonice beskriver VCB-applikationer inklusive 3–10 kV inomhus trefas AC-system och refererar till bredare applikationer som 11–33 kV. Köpare bör bekräfta den exakta märkspänningen för den valda modellen innan köp.
Kräver en vakuumbrytare regelbundet underhåll?
VCB kräver i allmänhet mindre underhåll av ljusbågssläckningsmedium eftersom brytaren är förseglad och använder vakuum snarare än olja. Den kompletta brytaren och ställverksenheten kräver dock fortfarande lämplig inspektion, testning, mekaniska kontroller och underhåll enligt tillverkarens instruktioner och tillämpliga elektriska standarder.
Kan VCB användas i distributionssystem för förnybar energi?
Lämpliga VCB kan integreras i vind- och solcellsrelaterade distributionssystem. Konstruktörer bör dock utvärdera transienta förhållanden, elektromagnetisk störning, skyddskoordination, miljöexponering och de elektriska egenskaperna hos hela systemet.
Slutsats
En vakuumkretsbrytare VCB kombinerar vakuumavbrottsteknologi, kompakt konstruktion, snabb ljusbågssläckning, låga underhållskrav och stark växlingsuthållighet, vilket gör den till en effektiv lösning för många medelspänningstillämpningar. För industrianläggningar, transformatorstationer, kraftanläggningar, gruvdrift och lämpliga förnybara energisystem kräver valet av rätt VCB noggrann utvärdering av spänning, ström, felnivå, kopplingsfrekvens, installationskonfiguration och miljöförhållanden. Om du skaffar en pålitlig VCB för ett nytt projekt eller byter ut befintlig medelspänningsskyddsutrustning,kontakta osspå Toonice för att diskutera din applikation, tekniska krav och lämplig VCB-lösning för vakuumkretsbrytare.
