Prefabricerad Box Substation

Prefabricated Box Substation, även känd som förmonterad transformatorstation eller förinstallerad transformatorstation. Det är en sorts fabrik - prefabricerad inomhus och utomhus kompakt kraftdistributionsutrustning där högspänningsställverk, distributionstransformatorer och lågspänningsdistributionsanordningar är arrangerade som en helhet enligt ett visst ledningsschema, som integrerar funktioner som transformatorsteg - ned och lågspänningsfördelning organiskt tillsammans, och installerade i en fuktsäker, rostsäker, brandsäker, brandsäker, Tät, värmeisolerad, helt sluten och rörlig stålstrukturlåda. Den är särskilt lämplig för stadsnätsbyggande och renovering, och det är en helt ny transformatorstation som har vuxit fram efter den civila byggstationen. Prefabricated Box Substation är lämplig för gruvor, industriföretag, olje- och gasfält och vindkraftverk. Den ersätter de ursprungliga kraftdistributionsrummen och transformatorstationerna för civil konstruktion och blir en ny typ av komplett krafttransformerings- och distributionsanordning.

Funktioner och applikationer

1. Högspänningsställverk, transformatorer och lågspänningsställverk är integrerade i en enhet, högt integrerad.

2. Perfekt hög- och lågspänningsskydd, säker och pålitlig drift, enkelt underhåll.

3. Mindre golvyta, låg investering, kort produktionscykel, bekväm att flytta.

4. Flexibla och mångsidiga jordningsscheman.

5. Unik struktur: Det dubbla skalet (kompositpanel) med en unik bikakestruktur är fast, isolerat och välventilerat för värmeavledning, vackert och med hög skyddsnivå. Skalmaterial kan väljas från rostfritt - stållegering, aluminiumlegering, kallvalsad plåt, färgstålplåt, kakel, träklistrad, nya miljövänliga material och ytvattenfärgmålning.

6. Olika typer: allmän typ, villatyp, kompakt typ och andra stilar.

7. Högspänningsringhuvudenheten kan utrustas med en matarautomationsterminal (FTU) för att uppnå tillförlitlig detektering av kortslutnings- och enfas jordfel, med "fyra fjärrfunktioner", vilket underlättar uppgraderingen av distributionsnätverksautomation.

Transformatorstationer av boxtyp är tillämpliga på bostadsområden, offentliga transformatorer i städer, livliga stadsområden, kraftkällor för byggande, etc. Användare kan välja Prefabricerad Box-transformatorstation enligt olika användningsförhållanden och belastningsnivåer. Sedan de introducerades har transformatorstationer av boxtyp utvecklats extremt snabbt och står för 70 % av distributionstransformatorerna i utvecklade europeiska länder och 90 % i USA.

Användningsmiljö

Höjd: ≤1000m;

Omgivningstemperatur: -25℃~+40℃ (den maximala månatliga medeltemperaturen är +30℃, den maximala årliga medeltemperaturen är +20℃);

Relativ luftfuktighet: dagligt medelvärde högst 95 %, månadsmedelvärde högst 90 %;

Seismisk nivå: horisontell acceleration 0,4m/s², vertikal acceleration 0,15m/s²;

Installationsplatsen har ingen allvarlig påverkan, allvarlig förorening, kemisk korrosion, ledande damm eller explosionsrisk;

Obs: När du beställer denna produkt utöver de ovan angivna villkoren, vänligen rådfråga vårt företag.

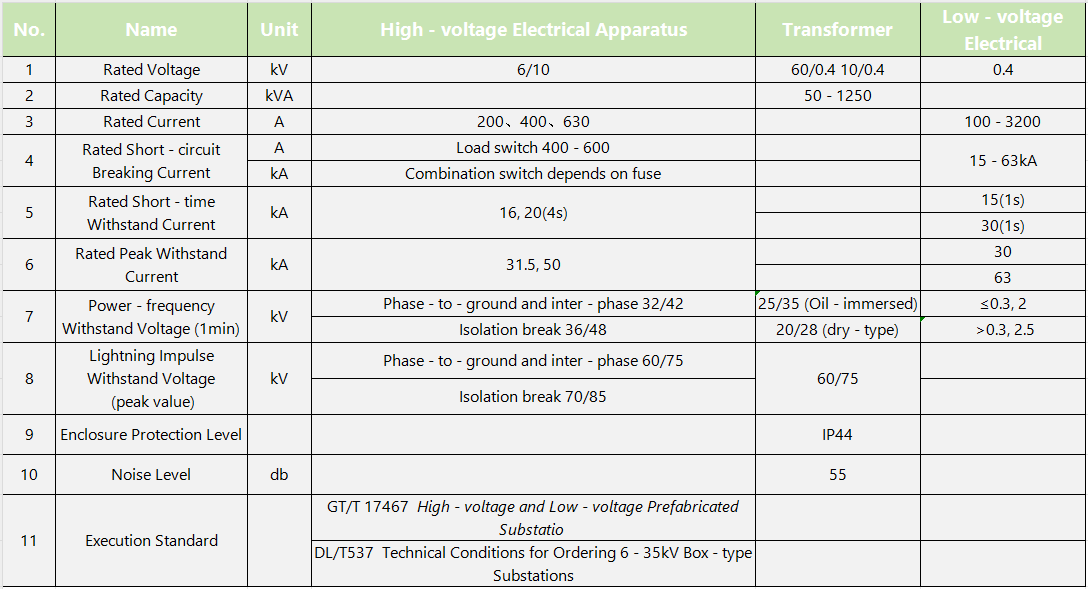

Teknisk parameter
