Solid isolerad AC Metal Ring Switchgear

NSGTG Solid Isolated AC Metal Ring Network Switchgear är en helt isolerad, helt förseglad, underhållsfri solid isolerad vakuumbrytare. Alla högspänningslivsdelar är gjutna med epoxihartsmaterial med utmärkt isoleringsprestanda, organiskt kombinerar vakuumbågens släckkammare, huvudelektrisk krets, isoleringsstöd etc. i en helhet, och de funktionella enheterna är anslutna genom helt isolerade solid busbar. Därför påverkas inte hela switchgear av den yttre miljön, vilket säkerställer tillförlitligheten i utrustningens drift och operatörernas säkerhet.

NSGTG Solid Isolated AC Metal Ring Network Switchgear har egenskaperna för enkel struktur, flexibel drift, pålitlig låsning och enkel installation. Det är lämpligt för 50Hz, 12 kV kraftsystem och används allmänt i industriella och civila kabelringsnätverk och distributionsnätverksprojekt. Som ett sätt att ta emot och distribuera elektrisk energi är den särskilt lämplig för användning i stadsbostadsområden, små transformatorstationer, switchstationer, kabelgrenlådor, boxstationer, industri- och gruvföretag, köpcentra, flygplatser, tunnelbanor, vindkraftproduktion, sjukhus, sportstadioner, järnvägar, tunnor och andra platser.

NSGTG Solid Isolated AC Metal Ring Network Switchgear har fördelarna med full isolering, full tätning och full skärmning, vilket gör det särskilt lämpligt för användning i hårda miljöer som hög höjd, hög temperatur, fuktig värme, svår förkylning och svår föroreningar.

Produktkategori:

Enligt typen av switch är den uppdelad i lastomkopplare med jordningsmontering (kallad C -modul), lastomkopplare utan jordningsmontering (kallad CB -modul), kretsbrytare med jordningsmontering (kallad V -modul), Circuit Breaker utan jordningsmontering (kallad VB -modul), kretsbrytare F Modul) och isoleringsomkopplare (kallas G -modul).

Användningsmiljö

Miljötemperatur:- 45 ° C ~+45 ° C;
Relativ luftfuktighet: Maximal genomsnittlig relativ luftfuktighet, dagligt genomsnitt ≤ 95%, månatligt genomsnitt ≤ 90%;
Höjd: ≤ 4000 meter;
Seismisk resistens: nivå 8;
Skyddsnivå: IP67 för levande kroppsförsegling, IP67 för säkringsfat, IP4X för switchgear -höljet;

Exekveringsstandarder:

IEC62271-1-2007 "Högspänningsomkopplare och kontroll Gear DEL One: Allmänna specifikationer";

IEC62071-2003 "1-52KV AC Metal innesluten switchgear och styrutrustning";

GB3906-2006 "3.6-40.5KV AC Metal innesluten switchgear och kontrollutrustning"

GB/T11022-1999 "Vanliga tekniska förhållanden för högspänningsomkopplare och kontrollutrustningstandarder";

GB1984-2003 "Högspänning AC-brytare";

GB1985-2004 "Högspänning AC-isolerande switchar och jordningsomkopplare";

GB3804-2004 "3,6 kV ~ 40,5 kV högspänningsströmbelastningsomkopplare";

DL/T404-2007 "3,6 kV ~ 40,5 kV AC Metal innesluten switchgear och kontrollutrustning"

DL/T5932006 "Vanliga tekniska förhållanden för högspänningsomkopplare och kontrollutrustningstandarder";

O/GDW730-2012 "Tekniska förhållanden för 12V solid isolerad ring Huvudenhet".

Teknisk parameter:

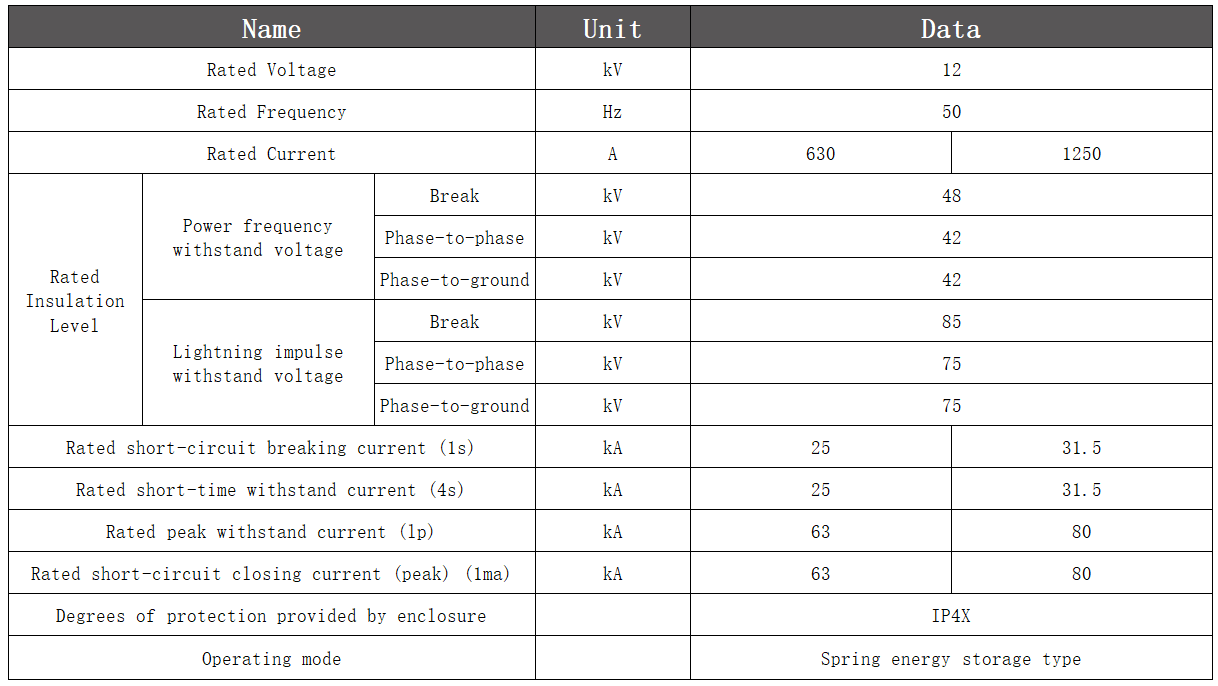

Tekniska parametrar för switchgear

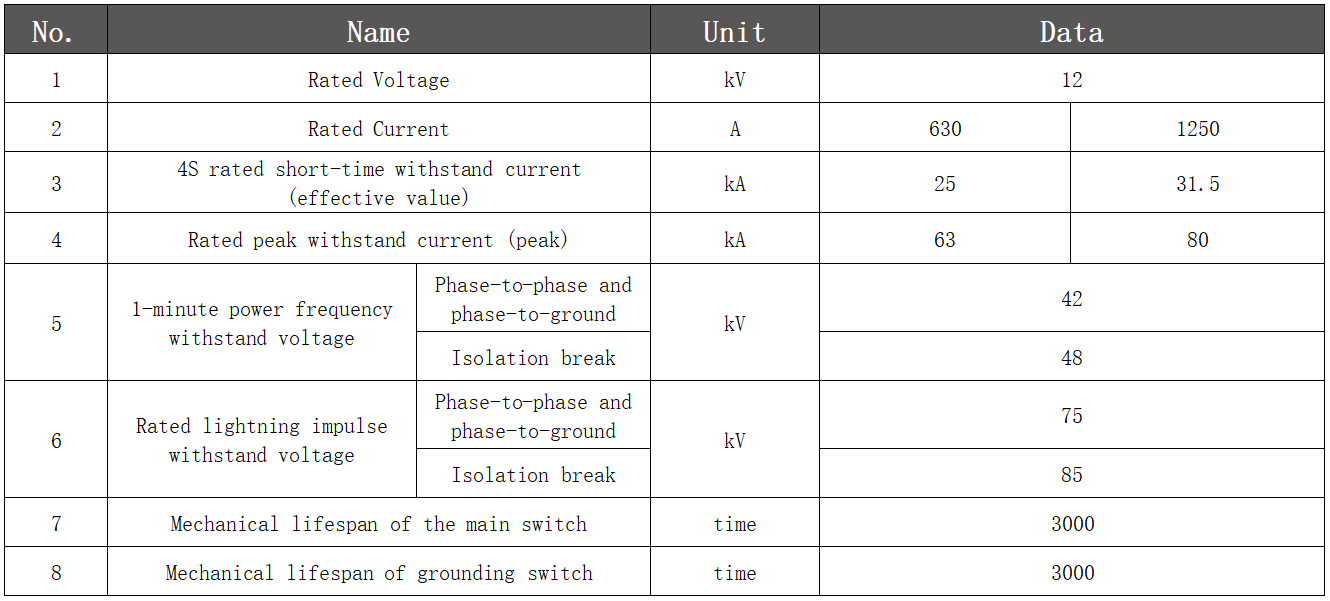

Tekniska parametrar för isolering av jordningsswitch
