Kyn28-12 Armored borttagbar AC-metall sluten switchgear

Toonice är en ledande tillverkare som är känd för sin enastående KYN28-12 Armored borttagbar AC-metall-sluten switchgear. Vår avancerade tillverkningsanläggning i Kina har åtagit sig att leverera högkvalitativa och pålitliga lösningar som uppfyller de stränga standarderna för moderna energisystem. Med ett engagemang för konkurrenskraftig prissättning och pålitlig leverans är vi angelägna om att skapa ett långsiktigt partnerskap med dig i Kina!

Skicka förfrågan

Produktbeskrivning

Toonice 11kV ring Huvudenhet KYN28-12 Pansar avtagbar AC-metall-upphävd switchgear är lämplig för 3,6-12kV tre-fas AC 50Hz kraftnät, används för att ta emot och distribuera elektrisk energi och för att kontrollera, övervaka och skydda kretsar. Kan användas i enstaka sektionssystem eller ett dubbelsystem. The switchgear complies with IEC298 "AC metal-enclosed switchgear and control equipment with rated voltages above 1kV and 52kV and below", IEC694 "Common clauses for high-voltage switches and control equipment", my country's "GB3906 3-35kV AC metal-enclosed switchgear" and DIA04 "Indoor "Ordering Conditions for AC High Voltage Switchgear", German DIN.VDE0670 "AC Switchgear med nominell spänning över 1 kV" och andra standarder.

Särdrag:

Kyn28 - 12 Armored Moveble AC Metal - Encled Switchgear (nedan kallad SwitchGear) är en ny produkt som är oberoende utformad och utvecklad av vårt företag baserat på att absorbera avancerad inhemsk tillverkningsteknik. Det kan ersätta olika gamla metall - slutna switchgears, såsom Kyn1 - 12, Jyn2 - 12 -serien. Denna produkt har följande distinkta fördelar:

Tillfället av produkten är helt monterad med bultar, som har hög mekanisk styrka och effektivt säkerställer produktens integritet och estetik. Skåpsdörren är belagd med plastsprutning, vilket har stark påverkan - motstånd och korrosion - motstånd. Produkthöljet har en skyddsnivå på IP4X. (Det kan ändras till en järnplatta enligt kundkraven.)

Övergången för denna produkt kan utrustas med VD4 -vakuumbrytaren som produceras av ABB, C3 -serien Fixed -typbelastningsomkopplare, och kan också konfigureras med en mängd inhemska serier Vakuumbrytare (såsom VS1, VH1, VK, Zn28) för att ersätta liknande utländska produkter.

Oavsett vilken strömbrytare som är vald kan luftisoleringsavståndet för dess ledare garanteras vara större än 125 mm, och den sammansatta isoleringen är större än 60 mm. Dessa brytare har alla de unika fördelarna med lång livslängd, låga underhållskrav och liten storlek.

Användningsmiljö

1. Omgivningstemperatur: Övre gräns +40 ° C, nedre gräns -10 ° C.

2. Relativ luftfuktighet: Dagligt genomsnitt inte mer än 95%, månatligt genomsnitt inte mer än 90%. Funktioner.

3. Höjd: inte överstiger 1000 m.

4. Jordbävningsmotstånd: inte överstiger storleken 8.

5. Platser fria från eld, explosionsrisker, allvarlig förorening, kemisk korrosion och våldsam vibration.

Strukturella egenskaper hos switchar

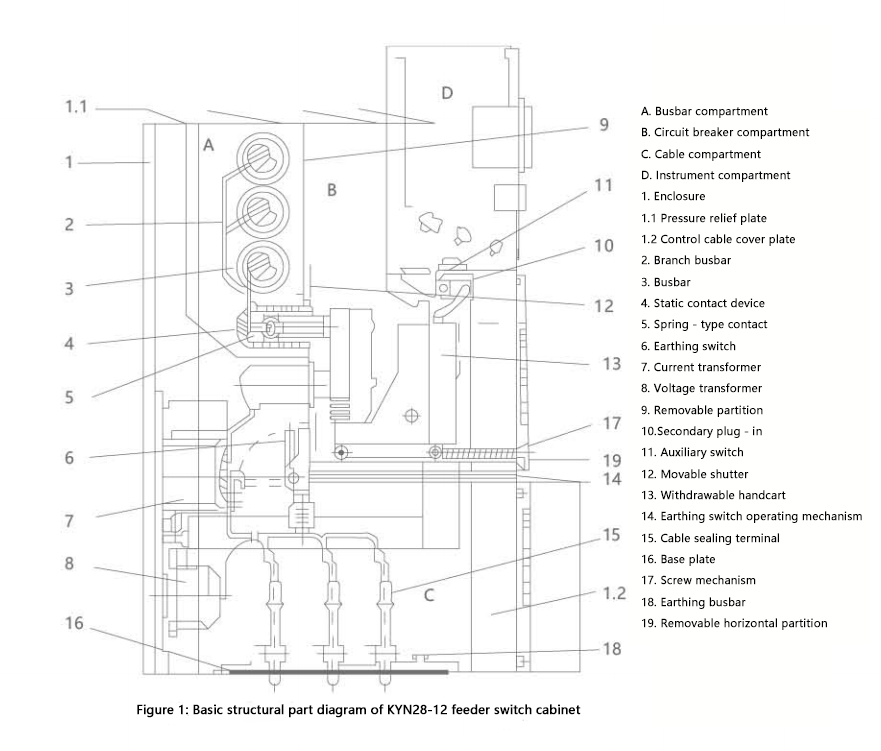

Switchear är utformad i enlighet med den pansrade metallen - sluten switchgear i GB3906 - 91. Som visas i figur 1 består switcharen av två huvuddelar: en fast skåpkropp och en uttagbar komponent (allmänt känd som en handcart). Höljet av skåpkroppen och partitionerna för varje funktionsenhet är anslutna med bultar. Skyddsnivån för växelhöljet är IP4X, och när dörren för brytare rum är öppen är skyddsnivån IP2X. Växlingsgränsen kan utrustas med en vakuumbrytare -handvagn eller en laddningstyp av fast typ. Den har funktionella scheman som overhead inkommande (utgående) linjer och kabelutgående linjer. SwitchGear kan installeras i ett dubbelt skåparrangemang, det vill säga tillbaka - till -rygg eller ansikte - till - ansiktsdubbelarrangemang.

Kyn28-12 Armored borttagbar AC-metallfylld switchgear kombinerar avancerade funktioner med mångsidiga applikationer, vilket gör det till en värdefull lösning för ett brett utbud av kraftfördelningsbehov.
