XGN15 Indoor Ac Metal Stängd Ring Ställverk

TOONICE är en ledande tillverkare och leverantör, vi tillhandahåller XGN15 Indoor Ac Metal Closed Ring Switchgear i hög kvalitet till grossister runt om i världen. Vi har de senaste designerna till låga priser. TOONICEs XGN15 Indoor Ac Metal Closed Ring Switchgear använder SF6 lastbrytare och lastbrytare säkringskombination som huvudströmbrytare, och hela skåpet antar luftisolering, lämplig för distributionsautomation. Det är en kompakt och utbyggbar komplett uppsättning distributionsutrustning. Det kan användas i stor utsträckning vid konstruktion och renovering av urbana kraftnät, lämpliga för distributionssystem i industri- och gruvföretag, höghus, bostadsområden, sjukhus, skolor, parker etc. Det används främst för att ta emot och distribuera elektrisk energi, främst för ringnätsströmförsörjning och terminalströmförsörjning, och är också lämplig för installation i prefabricerade transformatorstationer.

Arbetsmiljö:

Omgivningstemperatur: +4500T

Relativ luftfuktighet:

Dagligt medelvärde < 95 %

Månadsmedelvärde < 90 %

Höjd: <1000m

Stötsäker: Nivå 8

*Svåra vibrationer och stötar, samt ingen brand, kemisk korrosion, explosionsrisk plats

Genomför standarden:

GB 3960-2006          "3,6 kVw40,5kV AC Metallslutna ställverk och kontrollutrustning"

IEC 60298-1990       "AC-metallslutna ställverk och kontrollutrustning med märkspänning över 1kv till 52kV och lägre"

GB/T11022-2011      "Gemensamma tekniska krav för standarder för högspänningsställverk och styrutrustning"

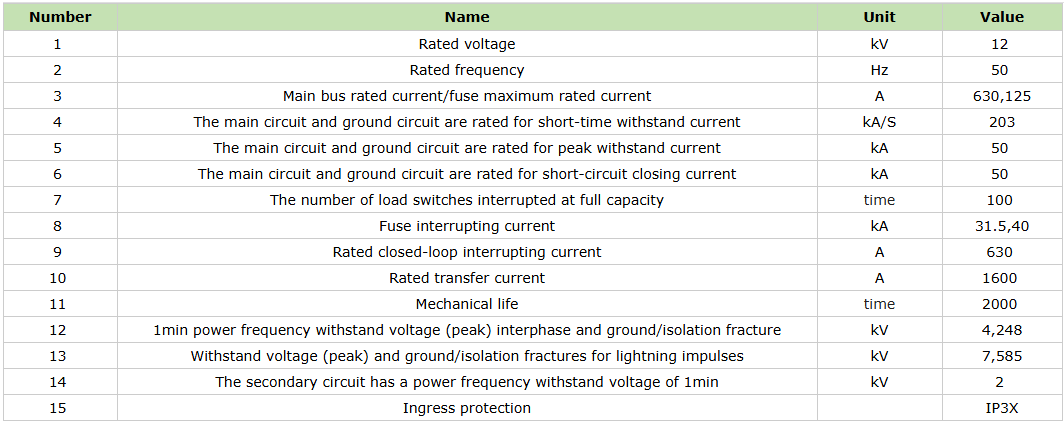

Tekniska parametrar:

Produktegenskaper:

1.SF6-ringhuvudenhet är lätt att kombinera och utöka, med en liten volym, säker och pålitlig;

2. Genom att använda SF6-gas som isolering och ljusbågssläckningsmedium säkerställer den roterande ljusbågssläckningsmetoden med konstant magnetfält att dess ljusbågssläckningsförmåga inte påverkas av bågströmmens storlek, med god brytprestanda, låg överspänning, lång elektrisk livslängd och underhållsfri bågsläckning;

3. Den kan ha tre arbetsstationer, flera funktioner och kan utrustas med miniatyriserade tryckmätare;

4. Enkel att använda, mycket pålitlig manövermekanism och låsmekanism;

5. Efter att ha klarat det nominella brotttestet av SF6-gas noll manometertryck, är den funktionella marginalen stor och möjligheten är extremt stor;

6.Jordningsbrytaren har kortslutningsöppning och -stängningsförmåga som överensstämmer med nationella standarder;

7. Skåpet är tillverkat av importerad aluminiumbelagd zinkplatta stansad och formad, med hjälp av en sammansatt struktur som är robust och motståndskraftig mot deformation.

Produktstruktur:

1.övergripande struktur

Ringhuvudenheten är sammansatt av samlingsskenrum, lastbrytare (eller strömbrytarrum), kabelrum, manövermekanism, förreglingsmekanism, lågspänningskontrollrum och mät- eller mätkrets. Varje fack är uppdelat av stålplåtar för att undvika fel som påverkar angränsande rum.

2.skena fack

Samlingsskena rummet är anordnat i toppen av skåpet, där huvudskenorna är sammankopplade och går genom hela ställverksraden. Samlingsskenan är anordnad horisontellt och kan enkelt byggas ut.

3. Huvudväxelrum

Lastväxlarrum: Det finns en lastbrytare installerad i kopplingsrummet. Skalet på lastbrytaren är gjord av epoxihartsgjutning och fylld med SF6-gas som ljusbågssläcknings- och isoleringsmedium. Det finns två genomskinliga varmpressade plaständstycken vid manöveraxelns utgående ände, genom vilka kontaktstatusen kan observeras. SF6 gasdensitetsmätare eller gasdensitetsmätare med larmkontakter kan installeras i kopplingsrummet enligt kundens önskemål.

Brytarrum: Brytarrummet är placerat i mitten av skåpet och kan utrustas med specialiserade vakuumbrytare eller SF6-brytare efter kundens behov. Dess brytkapacitet kan möta normal kopplings- och filialnätsdrift, samt bryta kortslutningsströmmar i speciella situationer. Vakuumbrytare är särskilt lämpliga för frekvent drift av nätverkssystem. Strömbrytaren är utrustad med en fjädermanövrerad mekanism, som har en återstängningsfunktion, tillförlitlig drift och lång livslängd.

4. Kabelrum

Kabelrummet används huvudsakligen för kabelanslutning, vilket gör att enkel- eller treledarkablar kan anslutas med det enklaste oskärmade kabelhuvudet. Samtidigt kan det stora utrymmet även rymma komponenter som blixtavledare, strömtransformatorer och jordningsbrytare. Skåpdörren är utformad enligt standarder och har observationsfönster och säkerhetsförreglingar, och kabelrumsgolvet är utrustat med tätningslock och kabelklämmor av lämplig storlek med fästen. Den främre ramen på kabelrumsgolvet kan tas bort för enkel kabelinstallation.

5. Manövermekanism, förreglingsmekanism och lågspänningskontrollrum

Lågspänningskammaren med förregling fungerar också som kontrollpanel. Lågspänningsrummet är utrustat med en fjädermanövrerad mekanism med lägesindikatorer och mekaniska förreglingsanordningar, samt hjälpkontakter, utlösningsspolar, nödutlösningsmekanismer, kapacitiva strömförande displayanordningar, nyckellås och elektriska manöveranordningar. Samtidigt kan lågspänningsrumsutrymmet också användas för att installera styrkretsar, inspelningsinstrument och skyddsreläer. Det 750 mm breda skåpet har två identiska lågspänningsrum som rymmer fler tillbehör.

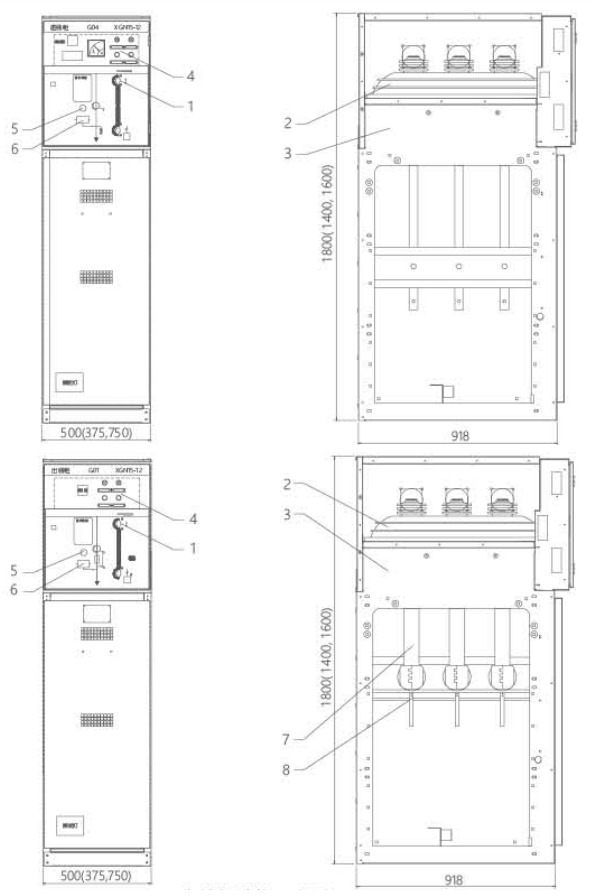

Strukturdiagram

Applikationer:

1. Kraftdistributionssystem: Används i kraftdistributionsnätverk för att kontrollera och skydda elektriska kretsar, vilket säkerställer stabil och pålitlig kraftleverans.

2. Industriella anläggningar: Används i industriella miljöer för att hantera högspänningskretsar och ge effektivt skydd för maskiner och utrustning.

3. Kommersiella byggnader: Installerad i kommersiella byggnader för att hantera eldistribution med hög spänning och förbättra systemsäkerheten.

4. Transformatorstationer: Används i elektriska transformatorstationer för att koppla och isolera högspänningskretsar, vilket säkerställer säker och effektiv drift.

5. Installationer för förnybar energi: Anställd i system för förnybar energi, såsom sol- och vindkraftsparker, för att hantera kraftdistribution och skydda högspänningskomponenter.

6. Allmännyttiga företag: Används av energiföretag för att kontrollera och skydda elektriska nätverk, vilket säkerställer tillförlitlig strömförsörjning och systemstabilitet.

7. Ställverksrum: Integrerat i ställverksrum för att hantera och kontrollera elektrisk distribution inom trånga utrymmen.

8. Datacenter: Används i datacenter för att hantera högspänningskraftdistribution och säkerställa säkerheten och tillförlitligheten hos kritisk elektronisk utrustning.

XGN15 Indoor Ac Metal Closed Ring Switchgear erbjuder robusta, pålitliga och effektiva lösningar för att hantera elektriska högspänningssystem över olika applikationer. Dess avancerade funktioner och hållbara konstruktion gör den till en nyckelkomponent i moderna kraftdistributions- och skyddssystem.
