Prefabriceringsstation av amerikansk typ

Känd som en av de mest konkurrenskraftiga tillverkarna och leverantörerna av prefabricering av transformatorstationer av amerikansk typ, har vi vår egen fabrik, och vi kan förse dig med inte bara de senaste produkterna designade i moderiktig stil utan också en prislista och offert. Höljet på American Type Prefabrication Substation består huvudsakligen av en bas, sidopaneler, skiljeväggar, dörrar och ett topplock. Interiören är uppdelad i tre kammare: högspänning, transformator och lågspänning.

Högspänningskammaren antar en tillförlitlig kompakt design med omfattande förreglingsfunktioner mot felfunktion, vilket säkerställer hög tillförlitlighet och enkelt underhåll. Den kan utrustas med terminallastomkopplare, slingnätverksställverk och andra högspänningsomkopplare.

Transformatorkammaren rymmer transformatorer av olje- eller torrtyp med en kapacitet på upp till 1600Kvar och en märkspänning på 12/0,4KV. Utrustad med isolerande skyddsnät, stöder den naturlig eller forcerad ventilation. Valfria automatiska temperaturregulatorer, rumstemperaturövervakning och ventilationsanordningar som automatiskt slår på/stänger av finns tillgängliga vid behov.

Lågspänningskammaren inkluderar standardkonfigurationer för kraftfördelning, mätning och reaktiv effektkompensation. Den kan anpassas för att designa sekundära styrkretsar och antalet utgående linjer enligt projektets krav.

Funktioner och applikationer

Helt isolerad, helt sluten, underhållsfri, säkerställer på ett tillförlitligt sätt personlig säkerhet;

Kompakt struktur, volymen är bara 1/3 - 1/5 av samma - kapacitet europeisk stil transformator, med låg höjd;

Kan anta delad boxstruktur för att undvika kontaminering av oljan i transformatorns oljetank;

Högspänningssidan antar dubbla säkringar för skydd i hela intervallet, vilket kraftigt minskar kostnaden;

Kan användas i loopnätverk eller terminal, och kabelhuvudet kan omedelbart anslutas och dras ut vid 200A belastningsström;

Höljet antar bikaketyp dubbelskikts kompositskiva, som har funktionen att isolera och avleda värme;

Lågspänningssidan är utrustad med ett elektroniskt fasförlustskydd. När onormal spänning uppstår i systemet kan det snabbt koppla bort huvudströmbrytaren för inkommande ström;

Högspänningssidans olje-nedsänkt lastomkopplare eller SF6 lastbrytare kan motoriseras uppgraderas, vilket lägger en grund för att realisera distributionsnätverksautomation;

Använder olja - nedsänkta S9 eller bättre - prestanda S11-serien transformatorer.

Toonice American Type Prefabrication Substation (ZGS13-serien integrerade transformatorstationer) har ett litet utrymme, enkel installation och underhåll, lågt ljud, låg förlust, stöldskyddsdesign, fullt skydd och stark överbelastningskapacitet. De är lämpliga för applikationer i nya bostadsområden, grönområden, parker, stationer, hotell, byggarbetsplatser, flygplatser och andra liknande platser.

Användningsmiljö

1. Höjd: inte överstigande 1000m;

2. Omgivningstemperatur: -35 ℃ ~ +40 ℃;

3. Relativ luftfuktighet: dagligt medelvärde inte mer än 95 %, månadsmedelvärde inte mer än 90 %;

4. Installationsplats: en plats fri från brand, explosionsrisk, kemiskt frätande gaser, med god ventilation och markens lutning inte mer än 3°;

Obs: När du beställer denna produkt utöver de ovan angivna villkoren, vänligen rådfråga vårt företag.

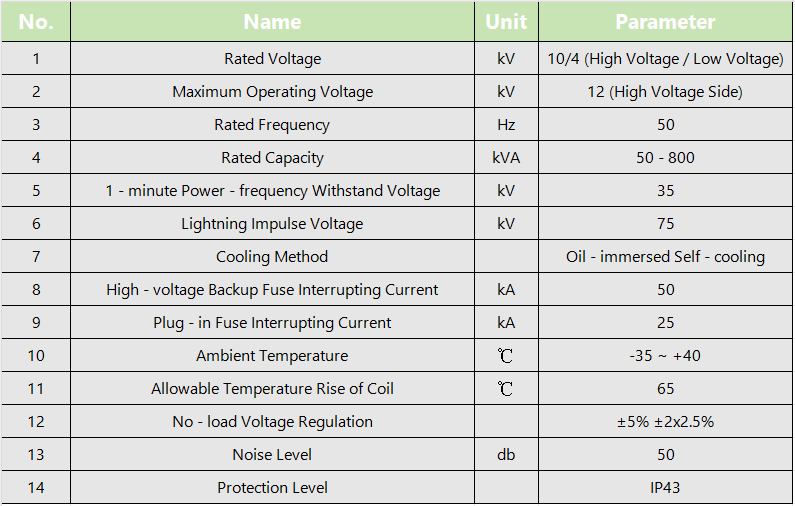

Teknisk parameter

American Type Prefabrication Substation erbjuder avancerade funktioner och mångsidiga applikationer, vilket gör den till en värdefull lösning för modern eldistribution och energihanteringsbehov.
