GCS lågspänningsutdragbart ställverk

Toonice är en ledande tillverkare och leverantör, GCS Low Voltage Withdrawable Switchgear är speciellt designad för kraft- och metallurgiindustrier, med utmärkt brytkapacitet för att säkerställa stabil kraftöverföring och distribution. Dess centrala fördel ligger i stark komplett set-kapacitet, integrerande funktioner i kraftdistributionsskåp, PLC-styrskåp, frekvensomvandlingsskåp, etc., och stödja anpassning för att möta olika behov. Vårt GCS-lågspänningsuttagbara ställverk uppfyller nationella standarder, har en enkel och elegant vit exteriör, ger snabb logistik, omfattande service och tillförlitlig support efter försäljning. Oavsett var du befinner dig erbjuder vi rikstäckande leverans.

Användningsmiljö

1. Miljötemperatur: Inte högre än +40°C, inte lägre än -5°C; medeltemperaturen inom 24 timmar får inte överstiga +35°C. När det överskrids krävs nedstämpling enligt faktiska förhållanden.

2. Höjd: Får inte överstiga 2000m; för inomhusbruk.

3. Atmosfäriska förhållanden: Relativ luftfuktighet i omgivande luft överstiger inte 50 % vid +40°C. Vid lägre temperaturer (t.ex. 90 % vid +20°C) tillåts högre luftfuktighet. Tänk på kondensrisker från temperaturförändringar.

4. Installation: Lutning från vertikalplan ≤ 5°, och hela skåpet ska vara relativt plant (uppfyller GBJ232 - 82 standard).

5. Plats: Installera på platser fria från kraftiga vibrationer, stötar och miljöer där elektriska komponenter inte kommer att utsättas för onödig korrosion.

Obs: Kontakta vårt företag om du beställer utöver de ovan angivna villkoren.

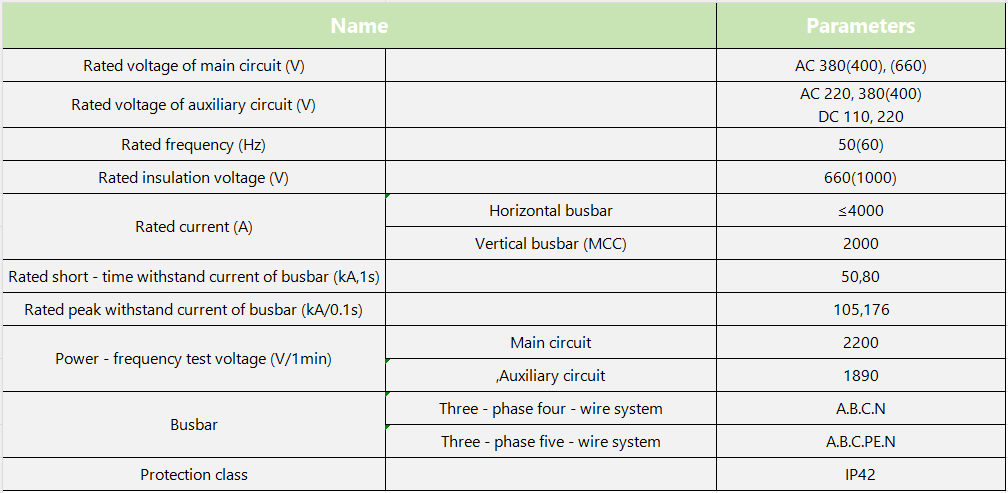

Teknisk parameter

Huvudstruktur

Huvudramen är konstruerad med 8MF - typ öppen sektionsstål. Två sidoytor på stålet har monteringshål med moduler på 20 mm, 100 mm och Φ9,2 mm, vilket möjliggör flexibel och bekväm intern installation.

Huvudramens monteringsform är utformad i två typer: helmonterad struktur och partiell (sidoram och tvärbalk) svetsad struktur, för användarna att välja.

Varje funktionellt fack i enheten är ömsesidigt isolerat. Dessa fack är indelade i funktionell enhetsfack, samlingsskenefack och kabelfack, med varje facks funktion relativt oberoende.

Den horisontella huvudsamlingsskenan antar ett horisontellt arrangemang i bakre skåpet för att förbättra dess motstånd mot elektrodynamisk kraft, en grundläggande åtgärd som säkerställer att enhetens huvudkrets har hög kortslutningsstyrka.

Kabelfackets design gör att kablar bekvämt kan komma in och ut från toppen och botten.

GCS lågspänningsuttagbara ställverk erbjuder avancerade funktioner och mångsidiga applikationer, vilket gör det till ett utmärkt val för ett brett utbud av kraftdistributionskrav.
