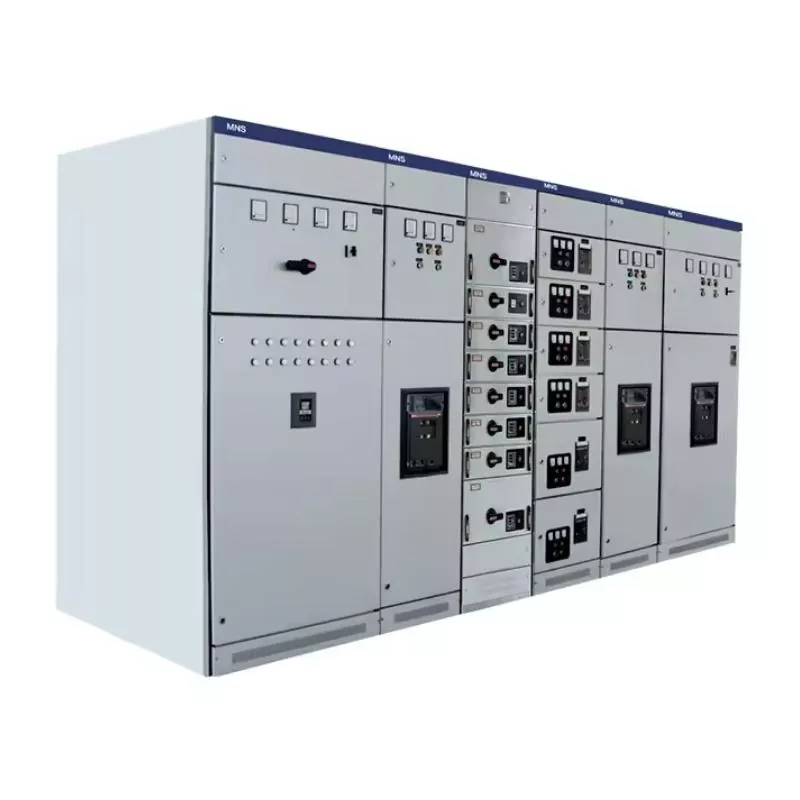

MNS lågt tryck uttagbara switchgear

Toonice Denna serie av lågspänning uttagbara switchskåp är en modulär skåpstyp som är fabriksmonterad (FBA) med standardmoduler.

Denna serie av lågspänningsuttagbar switchgear är lämplig för kraftverk, transformatorstationer, petrokemikalier, metallurgisk stålrullning, transportenergi, lätt industri och textilier och andra fabriker och gruvföretag, bostadsområden, höghus och andra platser. AS AC 50 ~ 60Hz, betygsatt arbetsspänning AC 660V och den används för omvandling, distribution och kontroll av elektrisk energi i kraftdistributionsutrustningen för följande kraftsystem.

Den här enheten uppfyller de nationella professionella standarderna GB7251.1 "Lågspänningsomkopplare Kompletta uppsättningar" och JB/T9961 "Lågspänning uttagbara switchgear kompletta uppsättningar" och uppfyller IEC439-1 International Professional Standard.

Funktioner i MNS Low Pressure Drawable Switchgear

1. Ramen för MNS-lågspänningskontaktgear är av modulär struktur, och den grundläggande ramverket är monterat från C-format stål. Alla strukturella delar av skåpsramen är galvaniserade och är ordentligt anslutna till den grundläggande skåpramen genom självklappningsskruvar eller 8,8-klass hexagonbultar. Med komponenter som dörrar, partitionsplattor, monteringsfästen som motsvarar förändringarna av scheman och funktionella enheter, är den kompletta switchgear monterade. De inre dimensionerna på växel, dimensionerna på komponenterna och dimensionerna på facken förändras alla på ett modulärt sätt (E = 25mm).

2. Ramen för MNS-lågspänningskontaktgear är av modulär struktur, och den grundläggande ramverket är monterat från C-format stål. Alla strukturella delar av skåpsramen är galvaniserade och är ordentligt anslutna till den grundläggande skåpramen genom självklappningsskruvar eller 8,8-klass hexagonbultar. Med komponenter som dörrar, partitionsplattor, monteringsfästen som motsvarar förändringarna av scheman och funktionella enheter, är den kompletta switchgear monterade. De inre dimensionerna på växel, dimensionerna på komponenterna och dimensionerna på facken förändras alla på ett modulärt sätt (E = 25mm).

3. Den strukturella utformningen av MNS-lågspänningskontaktgear kan uppfylla kraven i olika inkommande och utgående linjeplaner: övre inkommande och övre utgående, övre inkommande och lägre utgående, lägre inkommande och övre utgående och lägre inkommande och lägre utgående.

4. Kompakt design: Det kan rymma mer funktionella enheter i ett relativt litet utrymme.

5. De strukturella delarna har stark universalitet och flexibel montering. Med E = 25mm som modul kan strukturen och utdragningsenheterna kombineras godtyckligt för att tillgodose behoven hos systemdesign.

6. Skyddarna är skyddade av höghållfast flamskyddsmedel och högisoleringsstyrka plastfunktionsplattor och har prestanda för att motstå felbågar, vilket gör drift och underhåll säker och pålitlig.

7. De mekaniska sammanlåsande mekanismerna för olika lådor i olika storlekar uppfyller standardreglerna, och det finns tre uppenbara positioner: anslutning, test och separering, som är säkra och pålitliga.

8. Standardmoduldesign används: Standardenheter som skydd, drift, konvertering, kontroll, justering, mätning och indikation kan bildas respektive och kan monteras godtyckligt enligt kraven.

9. Högstyrka flam-retardant teknikplast används, vilket effektivt förbättrar skydd och säkerhetsprestanda.

10. Den har en hög grad av generalisering och standardisering och är bekväm för montering. Det har tillförlitlig kvalitetssäkring.

11. Skåpsorganet kan väljas med motsvarande skyddskvaliteter enligt olika krav i arbetsmiljön.

12. Kontinuitet och tillförlitlighet för utrustningsskydd.

Användningsmiljö

Omgivningstemperatur: Inte högre än +40 ° C, inte lägre än -5 ° C, med en medeltemperatur inom 24 timmar som inte överstiger +35 ° C.

Atmosfäriska förhållanden: ren luft. Relativ fuktighet överstiger inte 50% vid +40 ° C. Vid lägre temperaturer (t.ex. 90% vid +20 ° C) är högre luftfuktighet tillåten, men temperatur - inducerad kondens bör övervägas.

Höjd: Överstiger inte 2000m.

Denna enhet passar transport och lagring vid -25 ° C till +55 ° C (upp till +70 ° C för ≤24 timmar). Ingen irreversibel skada bör uppstå vid dessa ytterligheter, och den bör fungera normalt under standardförhållanden.

Om ovanstående villkor är ouppfyllda, beslutsamhet genom samråd mellan användaren och tillverkaren.

Obs: Kontakta vårt företag när du beställer utöver de angivna villkoren.

Ansökningar

MNS Low -spänningsdragning - Switchgear är en högkvalitativ kraftfördelningsutrustning, allmänt applicerad i flera fält. Här är dess huvudsakliga applikationsscenarier:

1. Industrial Power Distribution Systems: MNS Low -spänningsdragning - SwitchGear spelar en avgörande roll i industriella miljöer. Det kan användas i fabriker, tillverkningsindustrier och andra industriella produktionsanläggningar för att tillhandahålla tillförlitlig kraftfördelning och kontroll för maskiner och utrustning.

2. Kraftsystemkontroll: Dessa switchgears används vanligtvis för kraftsystemkontroll och övervakning. Genom att integrera avancerad övervakningsutrustning och styrsystem kan verklig övervakning och hantering av kraftnätet uppnås, vilket säkerställer stabil systemdrift.

3.Commercial Buildings: I kommersiella byggnader som köpcentra och kontorsbyggnader, MNS Low -spänningsdragning - Appliceras på strömförsörjning och belysningssystem, vilket garanterar den normala driften av byggnader.

4.Datacentra och serverrum: På grund av deras höga krav på strömförsörjning behöver dessa platser effektiv och stabil utrustning för kraftfördelning. MNS Switchgear spelar en nyckelroll i denna aspekt.

5. Offentliga anläggningar: inklusive skolor, sjukhus och statliga anläggningar etc. som kräver oavbruten strömförsörjning. MNS låg spänningsdragning - ut omkopplare kan ge stabil och tillförlitlig effektfördelning, vilket säkerställer kontinuerlig drift av dessa anläggningar.

6. Andra applikationsscenarier täcker också transportindustrin (som tunnelbanor, tågstationer), energiindustrin (som vind- och solprojekt) och jordbruksbevattningssystem etc.

MNS Low Pressure Drawable Switchgear kombinerar avancerade funktioner med mångsidiga applikationer, vilket gör det till en värdefull lösning för ett brett utbud av kraftfördelningsbehov.
